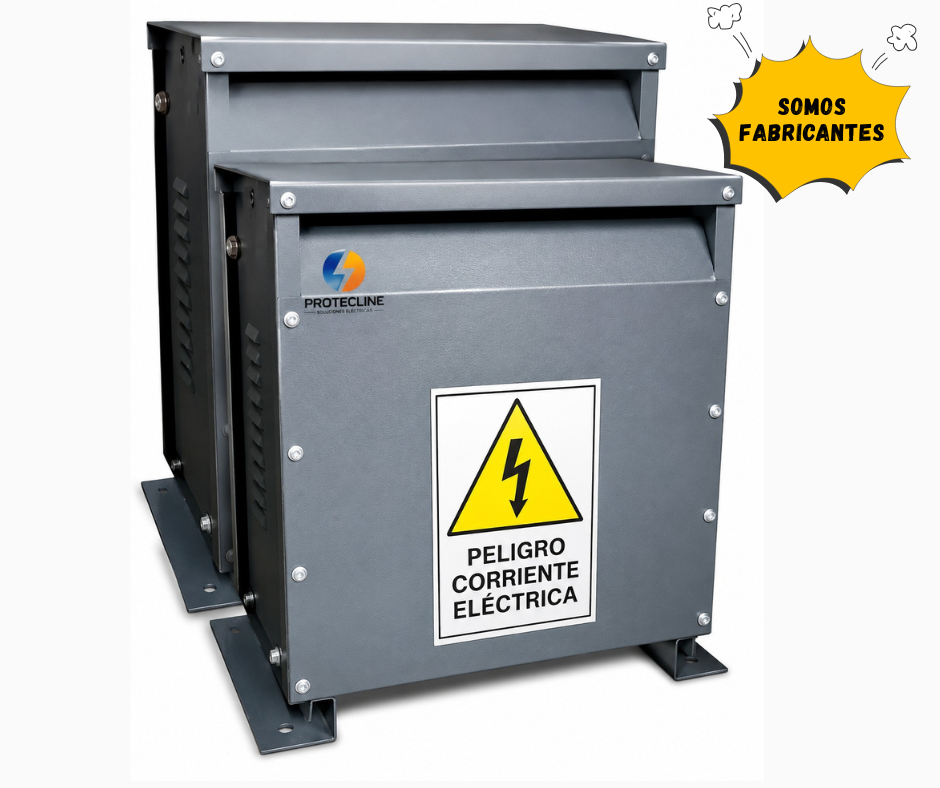

Transformador de Aislamiento Monofásico de 10 kVA (Factor K-1) – AT-10K
El transformador de aislamiento monofásico PROTECLINE AT-10K de 10 kVA está diseñado para proporcionar desacoplamiento galvánico total, acondicionamiento y máxima seguridad eléctrica a infraestructuras monofásicas de alta potencia, sistemas de control industrial y equipamiento electrónico de misión crítica. Su configuración de devanados primario y secundario eléctricamente independientes permite generar un punto de referencia de neutro propio, limpio y aislado de la red pública, suprimiendo de manera efectiva el ruido en modo común, las corrientes parásitas y los bucles de tierra que deterioran el rendimiento del equipamiento conectado.
Con una clasificación de Factor K-1, la unidad está optimizada para operar en régimen continuo con alta eficiencia térmica frente a cargas lineales estándar y sistemas con niveles controlados de distorsión armónica. Incorpora una pantalla electrostática de cobre conectada a tierra entre los devanados, lo que proporciona una barrera de atenuación de alto desempeño contra sobretensiones transitorias, picos de voltaje e interferencias electromagnéticas y de radiofrecuencia (EMI/RFI). Fabricado con láminas de acero al silicio de bajas pérdidas magnéticas y conductores de cobre electrolítico de alta pureza impregnados al vacío en barniz dieléctrico, asegura una excelente regulación de voltaje, bajas pérdidas en vacío y funcionamiento silencioso.
El equipo se aloja en un gabinete metálico autosoportado de grado industrial con acabado en pintura electrostática horneada, diseñado para operar mediante disipación térmica por convección natural de aire (AN), sin componentes mecánicos sujetos a desgaste. Es una solución indispensable para respaldar centros de cómputo, tableros de automatización y control de procesos, sistemas de videovigilancia y control de acceso a gran escala, telecomunicaciones y laboratorios de ensayo.
Ficha técnica
| Característica | Especificación |
|---|---|
| Marca | PROTECLINE |
| Modelo / P/N | AT-10K |
| Tipo | Transformador de aislamiento monofásico en seco |
| Capacidad nominal | 10 kVA / 10,000 VA |
| Factor K | K-1 (apto para cargas lineales convencionales) |
| Fase | Monofásico (1F + N + Tierra) |
| Voltaje primario / secundario | Configurable (estándar: 220 VAC / 220 VAC o 220 VAC / 110-120 VAC) |
| Frecuencia de operación | 50 / 60 Hz |
| Aislamiento | Galvánico total con pantalla electrostática intermedia de cobre |
| Material de devanados | Cobre electrolítico de alta pureza |
| Clase de aislamiento térmico | Clase F / H (155°C / 180°C) |
| Tipo de refrigeración | Convección natural de aire (AN) |
| Grado de protección | IP20 / IP21 (Gabinete metálico para uso interior) |
| Aplicación | Centros de cómputo, control industrial, telecomunicaciones y servidores |
