Características
Tablero Bypass con Conmutador 1-0-2 Trifásico 20–30 kVA
El tablero de bypass y transferencia manual trifásico PROTECLINE para capacidades de 20 a 30 kVA está diseñado para brindar una alternancia segura, robusta y eficiente de la alimentación hacia cargas críticas entre la línea acondicionada (estabilizador de estado sólido/servomotor, sistema UPS o transformador de aislamiento) y la red comercial directa. Permite realizar labores de mantenimiento preventivo, calibración, reparación o reemplazo de equipos sin riesgo operativo para la infraestructura conectada.

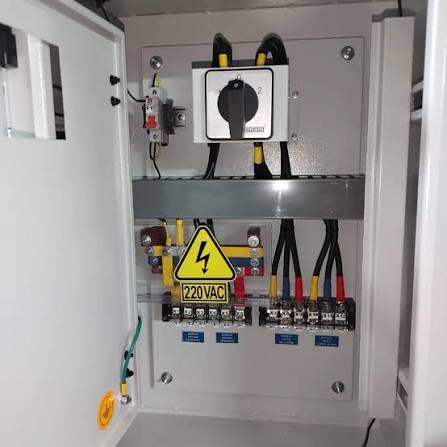

Su sistema de maniobra incorpora un interruptor conmutador rotativo de levas industrial de alta capacidad con posición cero central (1-0-2). Su principio de funcionamiento de corte previo a conexión (Break-Before-Make) garantiza que la fuente protegida y la red comercial directa nunca entren en contacto simultáneo, anulando la posibilidad de cortocircuitos por paralelismo accidental, desfasajes de línea o retornos de tensión hacia el equipo aislado para servicio.
Se presenta en un gabinete metálico de grado industrial para adosar en pared o montaje en sala técnica, fabricado en plancha de acero con recubrimiento en pintura electrostática anticorrosiva secada al horno. Integra luces piloto LED de alta visibilidad para monitoreo de fases en entrada y salida, barrajes/borneras de cobre electrolítico de alta conductividad para conexión firme de conductores de fuerza y barra de tierra debidamente rotulada.
Ficha técnica
| Característica | Especificación |
|---|---|
| Tipo | Tablero de transferencia / Bypass manual trifásico con conmutador rotativo |
| Rango de potencia | 20 kVA – 30 kVA |
| Configuración de fases | Trifásico (3F + N + Tierra / 3F + Tierra) |
| Tensión nominal de trabajo | 220 VAC / 380 VAC / 440 VAC trifásico |
| Frecuencia | 50 / 60 Hz |
| Corriente nominal estimada | 50 A – 100 A (según nivel de tensión y potencia seleccionada) |
| Elemento de maniobra | Conmutador rotativo de levas industrial 1-0-2 (Tripolar / Tetrapolar) |
| Tipo de conmutación | Mecánica con cero central (Break-Before-Make / corte antes de cierre) |
| Modos de operación | Posición 1: Normal (Estabilizador/UPS) / Posición 0: Desconexión-Aislamiento / Posición 2: Bypass Red Directa |
| Señalización frontal | Luces piloto LED indicadoras de presencia de fases (Red, Salida a Carga y Modo Activo) |
| Material del gabinete | Plancha de acero LAF tratada con pintura electrostática en polvo |
| Grado de protección | IP40 / IP54 (Uso interior, fijación adosable en pared) |
| Conexiones | Barrajes / borneras industriales para conductores de fuerza y puesta a tierra |
| Aplicación | Aislamiento y mantenimiento seguro de estabilizadores, UPS y transformadores de 20 a 30 kVA |
