Características

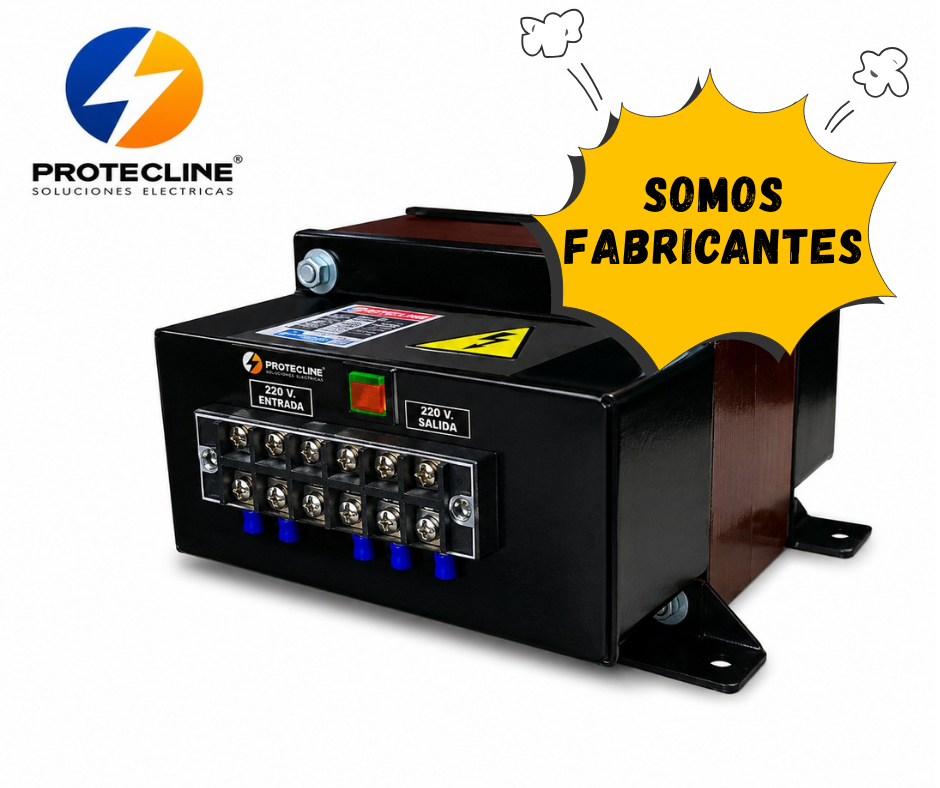

PROTECLINE Transformador de Aislamiento Monofásico de 1 kVA (Factor K-13) – AT-1K
El transformador de aislamiento monofásico PROTECLINE AT-1K de 1 kVA (Factor K-13) está diseñado para ofrecer desacoplamiento galvánico total, acondicionamiento y protección avanzada a cargas monofásicas no lineales de alta densidad armónica. Su arquitectura de devanados primario y secundario eléctricamente aislados genera un nuevo punto de referencia de neutro y tierra completamente limpio, eliminando bucles de tierra, corrientes parásitas y ruido en modo común que comprometen la estabilidad de equipamiento electrónico sensible.
Gracias a su clasificación de Factor K-13, el transformador está especialmente dimensionado y reforzado para disipar el sobrecalentamiento inducido por corrientes armónicas (THDi elevado) y corrientes parásitas de Foucault (Eddy currents), generadas típicamente por fuentes conmutadas (SMPS), rectificadores, servidores y controladores electrónicos. Incorpora una pantalla electrostática de cobre conectada a tierra entre los devanados, brindando una atenuación superior contra picos de voltaje, transitorios rápidos e interferencias electromagnéticas y de radiofrecuencia (EMI/RFI). Su diseño emplea láminas de acero al silicio de bajas pérdidas magnéticas y conductores de cobre electrolítico sobredimensionados, impregnados al vacío en barniz dieléctrico para garantizar rigidez dieléctrica, excelente regulación de tensión y operación silenciosa.
El equipo se aloja en un gabinete metálico robusto con pintura electrostática anticorrosiva, diseñado para disipación térmica optimizada por convección natural de aire (AN), sin necesidad de ventilación forzada. Es una solución indispensable para la protección de racks de servidores de baja potencia, equipamiento médico y de laboratorio, sistemas de videovigilancia (CCTV), telecomunicaciones y estaciones de trabajo críticas.
Ficha técnica
| Característica | Especificación |
|---|---|
| Marca | PROTECLINE |
| Modelo / P/N | AT-1K (K-13) |
| Tipo | Transformador de aislamiento monofásico en seco |
| Capacidad nominal | 1 kVA / 1000 VA |
| Factor K | K-13 (reforzado para cargas no lineales con alto contenido armónico) |
| Fase | Monofásico (1F + N + Tierra) |
| Voltaje primario / secundario | Configurable (estándar: 220 VAC / 220 VAC o 220 VAC / 110-120 VAC) |
| Frecuencia de operación | 50 / 60 Hz |
| Aislamiento | Galvánico total con pantalla electrostática intermedia de cobre |
| Material de devanados | Cobre electrolítico de alta pureza (diseño sobredimensionado) |
| Clase de aislamiento térmico | Clase H (180°C) / Clase F (155°C) |
| Tipo de refrigeración | Convección natural de aire (AN) |
| Grado de protección | IP20 / IP21 (Gabinete metálico para uso interior) |
| Aplicación | Cargas no lineales, servidores, laboratorio, telecomunicaciones e instrumentación médica |
