Características

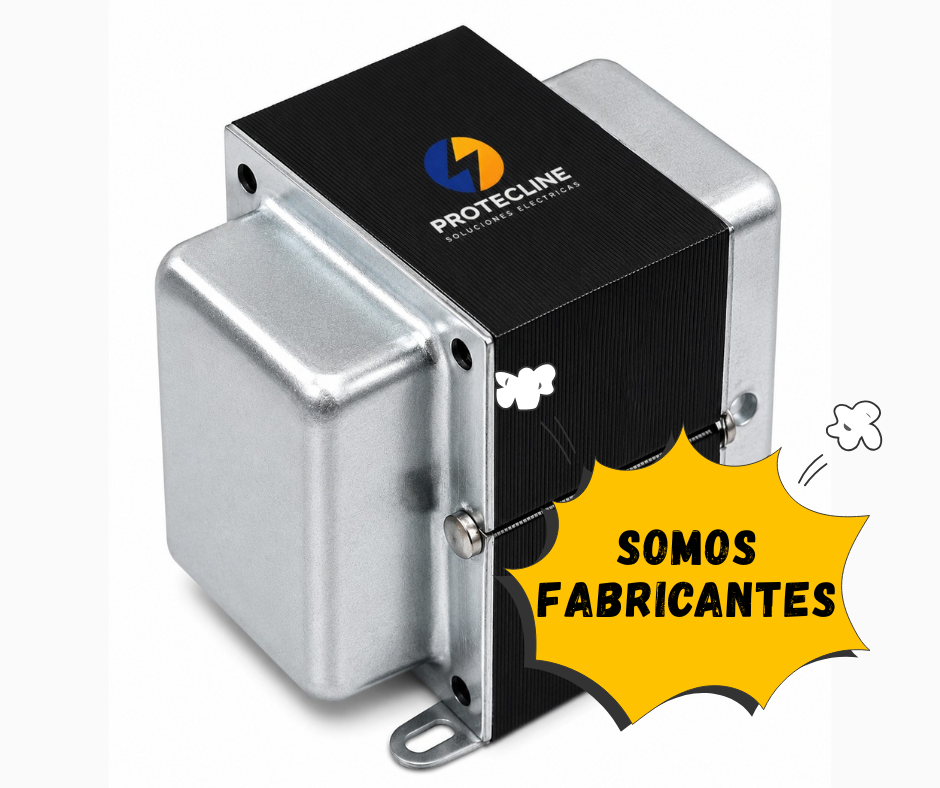

Transformador de Aislamiento Monofásico de 3 kVA (Factor K-13) – AT-3K
El transformador de aislamiento monofásico AT-3K de 3 kVA (Factor K-13) está diseñado para brindar desacoplamiento galvánico integral, acondicionamiento y máxima protección eléctrica a cargas monofásicas no lineales con alta presencia de armónicos. Su principio de funcionamiento mediante devanados primario y secundario eléctricamente independientes permite generar un punto de referencia de neutro y tierra completamente limpio y aislado de la red comercial, suprimiendo eficazmente bucles de tierra, tensiones parásitas y ruido en modo común que deterioran la precisión y continuidad operativa de los equipos conectados.
Gracias a su clasificación de Factor K-13, el transformador cuenta con un diseño térmico y magnético reforzado, especialmente dimensionado para disipar el sobrecalentamiento inducido por corrientes armónicas (THDi elevado) y corrientes parásitas de Foucault (Eddy currents), generadas comúnmente por servidores, fuentes conmutadas (SMPS), rectificadores y controladores electrónicos. Incorpora una pantalla electrostática de cobre conectada a tierra ubicada entre los devanados, lo que otorga una barrera de atenuación superior contra picos de voltaje, sobretensiones transitorias e interferencias electromagnéticas y de radiofrecuencia (EMI/RFI). Construido con láminas de acero al silicio de bajas pérdidas magnéticas y conductores de cobre electrolítico sobredimensionados impregnados al vacío en barniz dieléctrico, asegura una óptima regulación de tensión bajo carga, alta rigidez dieléctrica y operación silenciosa.
El equipo se presenta en un gabinete metálico robusto de grado industrial con acabado de pintura electrostática anticorrosiva y disipación térmica por convección natural de aire (AN), sin componentes mecánicos sujetos a desgaste. Es una solución indispensable para respaldar centros de datos monofásicos, racks de servidores, sistemas de videovigilancia y control de acceso (CCTV), equipamiento de laboratorio, infraestructura de telecomunicaciones e instrumentación médica no invasiva.
Ficha técnica
| Característica | Especificación |
|---|---|
| Modelo / P/N | AT-3K (K-13) |
| Tipo | Transformador de aislamiento monofásico en seco |
| Capacidad nominal | 3 kVA / 3000 VA |
| Factor K | K-13 (reforzado para cargas no lineales con alto contenido armónico) |
| Fase | Monofásico (1F + N + Tierra) |
| Voltaje primario / secundario | Configurable (estándar: 220 VAC / 220 VAC o 220 VAC / 110-120 VAC) |
| Frecuencia de operación | 50 / 60 Hz |
| Aislamiento | Galvánico total con pantalla electrostática intermedia de cobre |
| Material de devanados | Cobre electrolítico de alta pureza (diseño sobredimensionado) |
| Clase de aislamiento térmico | Clase H (180°C) / Clase F (155°C) |
| Tipo de refrigeración | Convección natural de aire (AN) |
| Grado de protección | IP20 / IP21 (Gabinete metálico para uso interior) |
| Aplicación | Cargas no lineales, servidores, telecomunicaciones, laboratorios y control industrial |
