Características

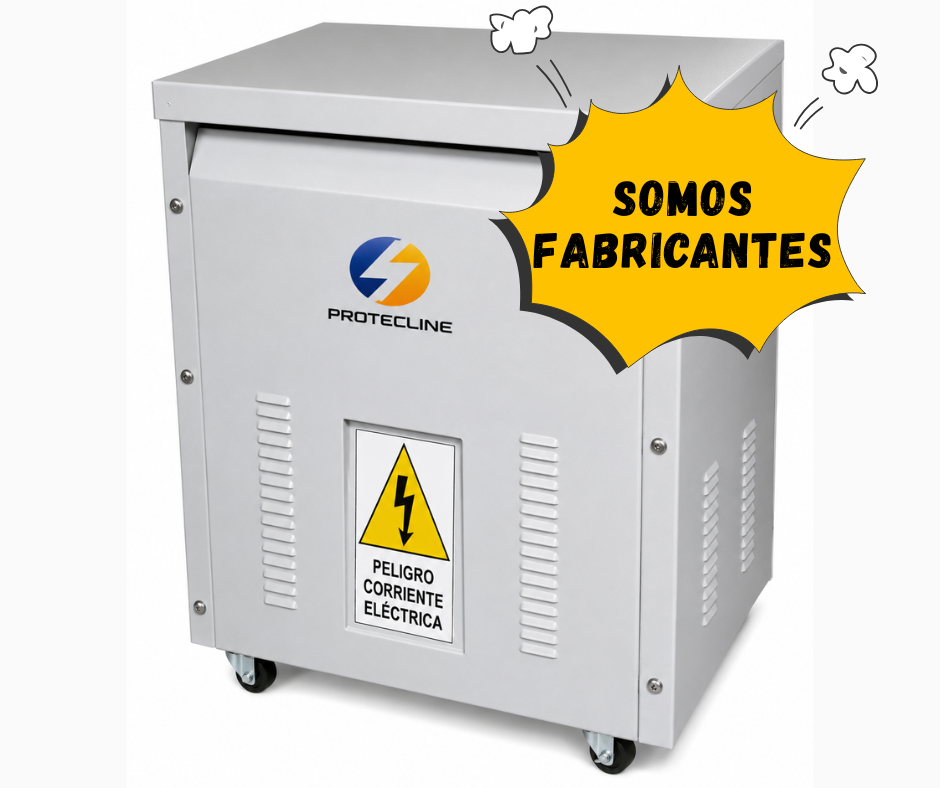

Transformador de Aislamiento Trifásico de 180 kVA (Factor K-13) – AT-180K
El transformador de aislamiento trifásico AT-180K de 180 kVA (Factor K-13) está diseñado para proporcionar desacoplamiento galvánico total, acondicionamiento y máxima protección eléctrica a infraestructuras trifásicas de gran escala, subestaciones internas y tableros generales de distribución (TGD) que alimentan cargas no lineales con alta concentración de armónicos. Su principio de funcionamiento mediante devanados primario y secundario eléctricamente independientes permite establecer un punto de referencia de neutro propio, limpio y completamente desacoplado de la red pública, suprimiendo de manera eficaz bucles de tierra, corrientes parásitas y ruido en modo común que deterioran la precisión y continuidad operativa de los sistemas conectados.
Gracias a su clasificación de Factor K-13, la unidad incorpora un diseño electromagnético y térmico sobredimensionado, optimizado para mitigar y disipar el calor adicional generado por corrientes armónicas (THDi elevado) y pérdidas por corrientes de Foucault (Eddy currents), producidas comúnmente por centros de datos masivos, grandes bancos de servidores, fuentes conmutadas (SMPS), variadores de frecuencia de alta potencia, rectificadores y controladores de potencia. Dispone de una pantalla electrostática de cobre conectada a tierra ubicada entre los devanados, lo que otorga una barrera de atenuación superior contra sobretensiones transitorias, picos de conmutación e interferencias electromagnéticas y de radiofrecuencia (EMI/RFI). Construido con un núcleo trifásico de acero al silicio de bajas pérdidas magnéticas y conductores de cobre electrolítico de alta pureza sobredimensionados impregnados al vacío en barniz dieléctrico, asegura una óptima regulación de tensión bajo carga, alta rigidez dieléctrica y funcionamiento silencioso.
El equipo se aloja en un gabinete metálico robusto de grado industrial autosoportado para instalación en piso o salas técnicas, con acabado de pintura electrostática anticorrosiva y disipación térmica por convección natural de aire (AN), sin componentes mecánicos sujetos a desgaste. Es una solución indispensable para respaldar centros de datos, salas de servidores, tableros generales de fuerza y control, sistemas de climatización industrial de precisión (HVAC) de alta capacidad, plantas de manufactura, complejos mineros y salas técnicas de telecomunicaciones.
Ficha técnica
| Característica | Especificación |
|---|---|
| Modelo / P/N | AT-180K (Trifásico K-13) |
| Tipo | Transformador de aislamiento trifásico en seco |
| Capacidad nominal | 180 kVA / 180,000 VA |
| Factor K | K-13 (reforzado para cargas no lineales con alto contenido armónico) |
| Fase | Trifásico (3F + N + Tierra en secundario) |
| Configuración de devanados | Delta – Estrella (Dyn5 / Dyn11) o según requerimiento |
| Voltaje primario / secundario | Configurable (estándar: 380-440 VAC / 220 VAC o 220 VAC / 380-440 VAC) |
| Frecuencia de operación | 50 / 60 Hz |
| Aislamiento | Galvánico total con pantalla electrostática intermedia de cobre |
| Material de devanados | Cobre electrolítico de alta pureza (diseño sobredimensionado) |
| Clase de aislamiento térmico | Clase H (180°C) / Clase F (155°C) |
| Tipo de refrigeración | Convección natural de aire (AN) |
| Grado de protección | IP20 / IP21 (Gabinete metálico autosoportado para uso interior) |
| Aplicación | Cargas no lineales, centros de cómputo, plantas industriales, TGD y minería |
