Transformador de Aislamiento Monofásico de 7 kVA (Factor K-1) – AT-7K
El transformador de aislamiento monofásico AT-7K de 7 kVA está diseñado para ofrecer desacoplamiento galvánico total, acondicionamiento y máxima protección eléctrica a infraestructuras monofásicas de alta demanda, maquinaria de control de procesos y equipamiento electrónico crítico. Su diseño con devanados primario y secundario eléctricamente aislados permite generar un punto de referencia de neutro propio, limpio y estable, eliminando eficazmente bucles de tierra, tensiones parásitas y ruido eléctrico en modo común que deterioran la precisión y continuidad operativa de los equipos sensibles.
Con una clasificación de Factor K-1, la unidad está dimensionada para soportar operación continua con óptima estabilidad térmica frente a cargas lineales estándar y circuitos con niveles controlados de distorsión armónica. Incorpora una pantalla electrostática de cobre conectada a tierra entre los devanados, lo que proporciona una barrera de atenuación superior contra transitorios de línea, sobretensiones de conmutación e interferencias electromagnéticas y de radiofrecuencia (EMI/RFI). Fabricado con un núcleo de acero al silicio de bajas pérdidas y bobinados de cobre electrolítico de alta pureza impregnados al vacío en barniz dieléctrico, asegura una excelente regulación de voltaje, bajas pérdidas energéticas y funcionamiento silencioso.

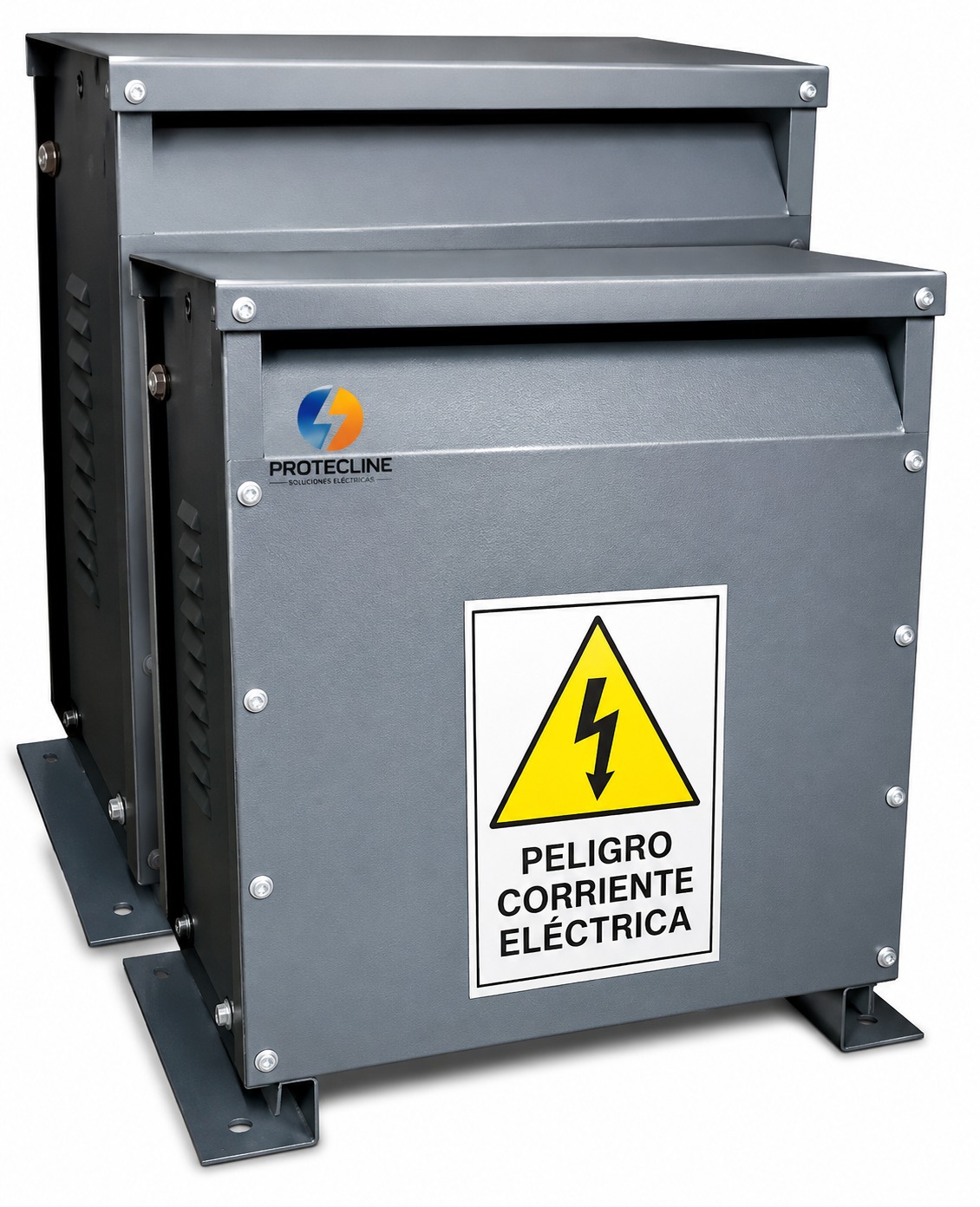

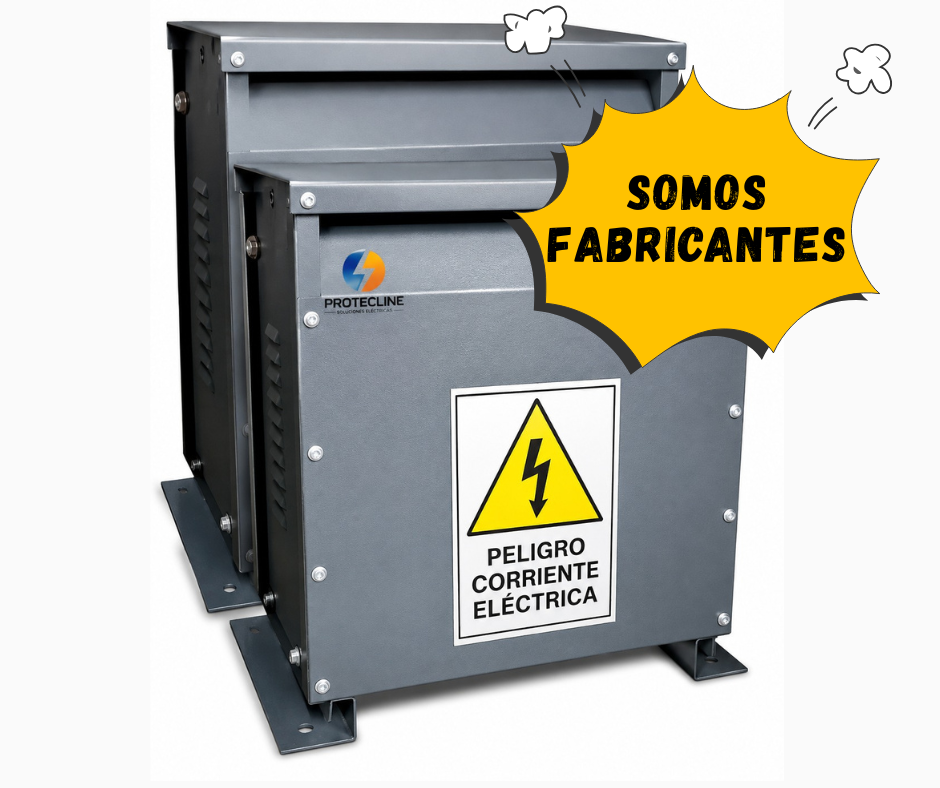

El equipo se aloja en un gabinete metálico robusto para montaje en interiores, con acabado de pintura electrostática anticorrosiva y disipación térmica por convección natural de aire (sin ventiladores mecánicos). Es una solución confiable para la protección de salas de servidores monofásicas, sistemas de videovigilancia centralizados (CCTV), tableros de automatización industrial, telecomunicaciones y laboratorios de ensayo.
Ficha técnica
| Característica | Especificación |
|---|---|
| Modelo / P/N | AT-7K |
| Tipo | Transformador de aislamiento monofásico en seco |
| Capacidad nominal | 7 kVA / 7000 VA |
| Factor K | K-1 (apto para cargas lineales convencionales) |
| Fase | Monofásico (1F + N + Tierra) |
| Voltaje primario / secundario | Configurable (estándar: 220 VAC / 220 VAC o 220 VAC / 110-120 VAC) |
| Frecuencia de operación | 50 / 60 Hz |
| Aislamiento | Galvánico total con pantalla electrostática intermedia de cobre |
| Material de devanados | Cobre electrolítico de alta pureza |
| Clase de aislamiento térmico | Clase F / H (155°C / 180°C) |
| Tipo de refrigeración | Convección natural de aire (AN) |
| Grado de protección | IP20 / IP21 (Gabinete metálico para uso interior) |
| Aplicación | Tableros de control, telecomunicaciones, servidores y laboratorios |
