Características

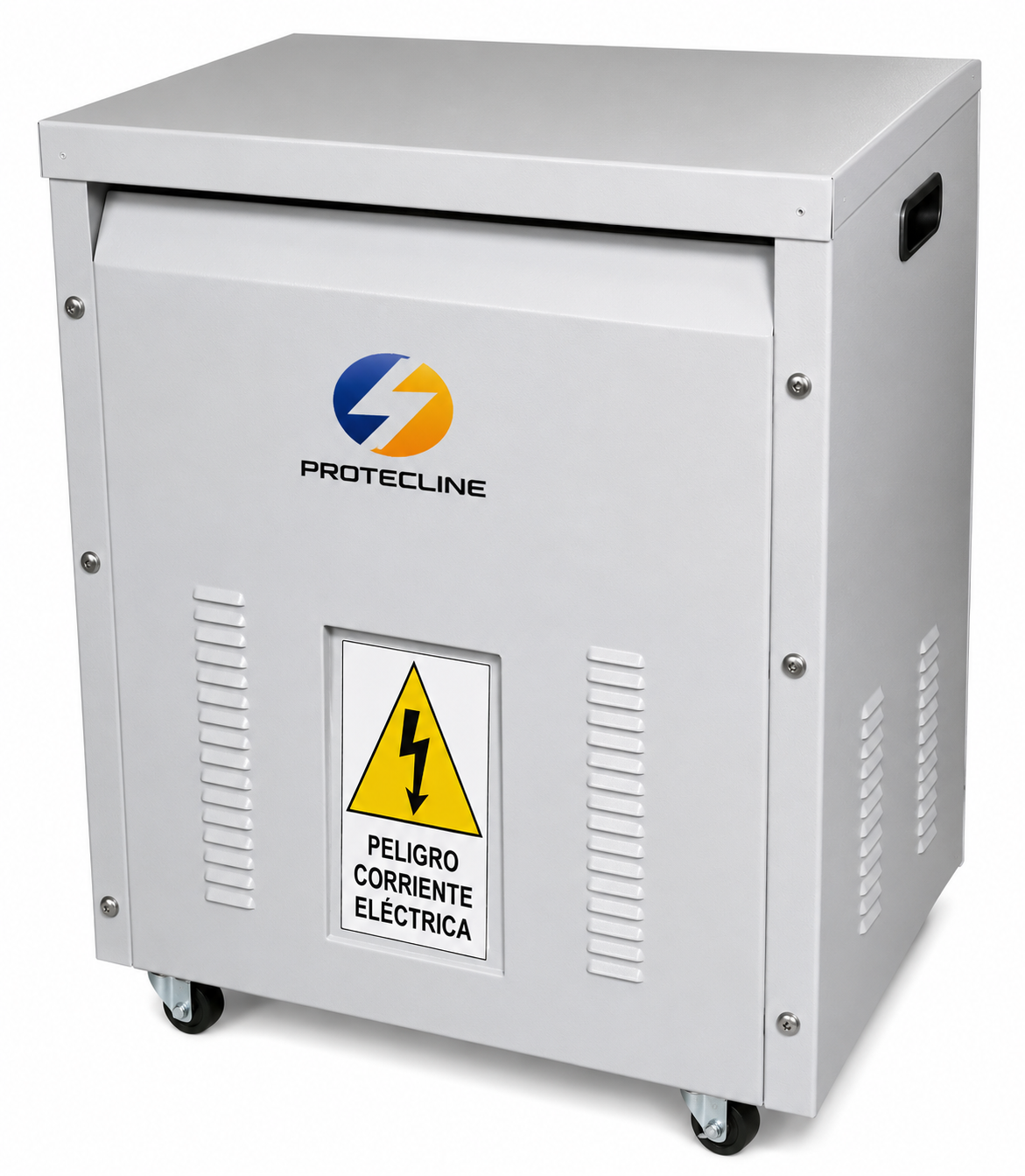

Transformador de Aislamiento Trifásico de 50 kVA (Factor K-1) – AT-50K
El transformador de aislamiento trifásico AT-50K de 50 kVA está diseñado para proporcionar desacoplamiento galvánico total, acondicionamiento y máxima seguridad eléctrica a infraestructuras trifásicas de gran envergadura, tableros generales de distribución de planta y maquinaria industrial pesada. Su principio de funcionamiento mediante devanados primario y secundario eléctricamente aislados permite generar un punto de referencia de neutro propio, limpio y completamente desacoplado de la red pública, suprimiendo eficazmente bucles de tierra, tensiones parásitas y ruido en modo común que deterioran la estabilidad operativa y la vida útil de los equipos conectados.
Con una clasificación de Factor K-1, la unidad está optimizada para operar en servicio continuo con alta eficiencia térmica frente a cargas lineales convencionales y circuitos con niveles controlados de distorsión armónica. Incorpora una pantalla electrostática de cobre conectada a tierra ubicada entre los devanados, lo que otorga una barrera de atenuación superior contra sobretensiones transitorias, picos de voltaje e interferencias electromagnéticas y de radiofrecuencia (EMI/RFI). Construido con un núcleo trifásico de acero al silicio de bajas pérdidas magnéticas y bobinados de cobre electrolítico de alta pureza impregnados al vacío en barniz dieléctrico, asegura una óptima regulación de tensión bajo carga, alta rigidez dieléctrica y funcionamiento silencioso.
El equipo se aloja en un gabinete metálico robusto de grado industrial autosoportado para piso o sala técnica, con acabado de pintura electrostática anticorrosiva y disipación térmica por convección natural de aire (AN), sin partes móviles ni componentes mecánicos sujetos a desgaste. Es una solución indispensable para respaldar tableros generales de automatización y control, salas de servidores, centros de datos, sistemas de climatización industrial (HVAC), plantas de manufactura y centrales de telecomunicaciones.
Ficha técnica
| Característica | Especificación |
|---|---|
| Modelo / P/N | AT-50K (Trifásico K-1) |
| Tipo | Transformador de aislamiento trifásico en seco |
| Capacidad nominal | 50 kVA / 50,000 VA |
| Factor K | K-1 (apto para cargas lineales convencionales) |
| Fase | Trifásico (3F + N + Tierra en secundario) |
| Configuración de devanados | Delta – Estrella (Dyn5 / Dyn11) o según requerimiento |
| Voltaje primario / secundario | Configurable (estándar: 380-440 VAC / 220 VAC o 220 VAC / 380-440 VAC) |
| Frecuencia de operación | 50 / 60 Hz |
| Aislamiento | Galvánico total con pantalla electrostática intermedia de cobre |
| Material de devanados | Cobre electrolítico de alta pureza |
| Clase de aislamiento térmico | Clase F / H (155°C / 180°C) |
| Tipo de refrigeración | Convección natural de aire (AN) |
| Grado de protección | IP20 / IP21 (Gabinete metálico autosoportado para uso interior) |
| Aplicación | Control industrial, plantas de producción, centros de cómputo y maquinaria pesada |
